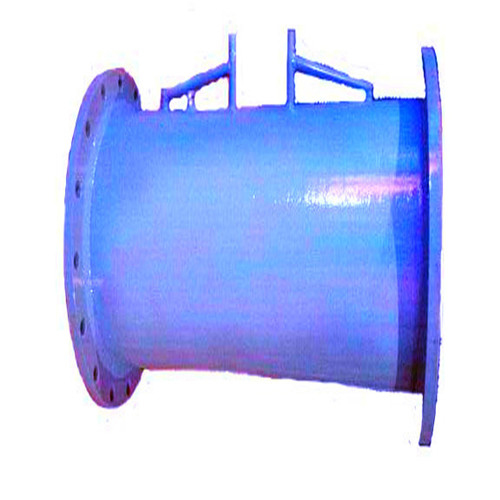

信科宣）V锥形流量计（保证品质）

相信我，我会尽力帮你省钱，

但前提是保证品质。

放心，我们不会报个天价，把顾客吓跑

一、选型及安装使用说明书

? 量程比宽，可达15:1

? 要求的前、后直管段长度短，可测脏污流体，压损小

? 测量的稳定性好，流出系数可以长期保持不变

二、V锥形流量计的主要技术参数

  a  公称通径:  DN=40mm～2000mm

b  公称压力：PN ≤20Mpa

c  流量不确定度（精确度）：实流标定：±0.5％；±1％干式标定：±1％；±1.5％　

d  重复性：±0.2％；±0.5％

  e  安装仪表处的z短直管段长度：上游0.5～2D，下游0～1D

三、基本要求

1）对新设管路系统，须先经扫线后再安装V型锥流量计，以防管内杂物堵塞或损伤节流件。

2）安装前应仔细核对V型锥流量计的型号，规格是否与管道情况、流量范围等参数相符。在取压口附近标有“+”的一端应与流体上游管路联接，标有“-”的一端应与流体下游管路联接。

3）V型锥流量计的中心线应与管道中心线同轴，其不同轴度不得大于0.015D（  ），其中D为管道内径，β为孔径比。

4）取压口的位置原则上应当能保证（在测量气体介质流量时）自动疏水或（在测量液体介质流量时）自动排气，即测液体时，取压口在下方45°以内选择，测气体时，取压口在上方45°以内选择，测含杂质的气体流量应当接近垂直方向。
