上海兴麦隆 对夹式手柄软密封蝶阀 球墨铸铁材质
2024-06-25 17:4249
信息概况
  • 价格：￥0.00/台
  • 品牌：Shinmyron
  • 压力：1.6MPa
  • 材质：球墨铸铁
  • 连接方式：对夹式、法兰式、沟槽式
  • 起订：1台
  • 供应：550台
  • 发货：3天内
发送询价
上海兴麦隆阀门集团有限公司
进入商家主页

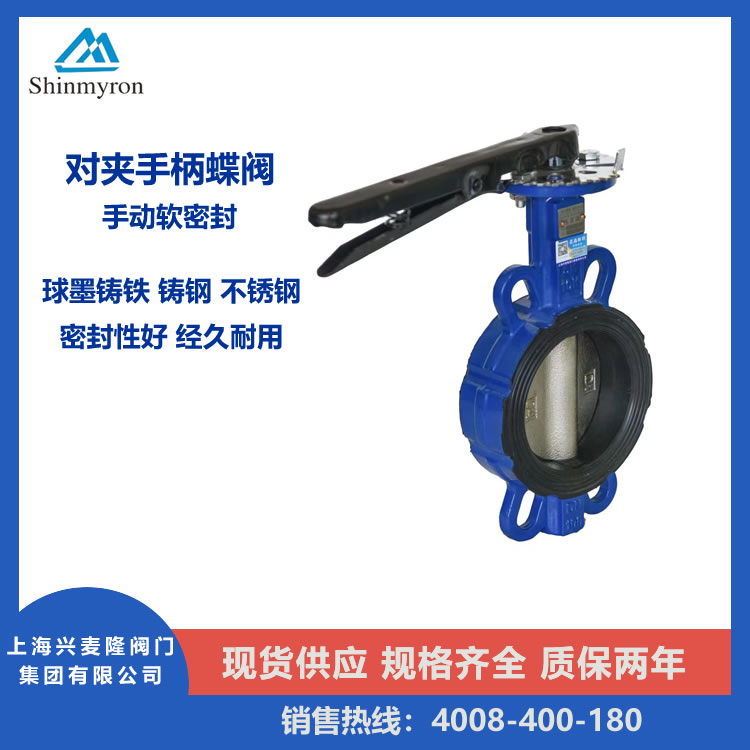

CB6100手柄对夹式软密封蝶阀

产品概述：

   手柄对夹式软密封蝶阀通常用于温度≤120℃，公称压力≤1.6mpa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截断流体的作用。

其主要特点为：



1. 设计新颖、合理，结构紧凑，重量轻，启闭迅速。

2. 操作力矩小，操作方便，省力灵巧。

3. 可以任何位置安装，维修方便。

4. 密封件可以更换，密封性能可靠，能够达到双向密封零泄露。

5. 密封材料具有耐老化、耐腐蚀、使用寿命长等特点。

应用标准

设计标准

法兰连接尺寸

结构长度

压力试验

GB/T12238

GB/T9113.1；JB/T79

GB/T12221

GB/T13927；JB/T9092



主要零件材料

零件名称

材料

可选材料

阀体

铸铁

球铁/碳钢

阀座

丁晴橡胶或三元乙丙橡胶

铝青铜、不锈钢

蝶板

球墨铸铁

自润黄铜

下轴套

聚四氟乙烯

蒙乃尔

销轴

316

不锈钢、蒙乃尔

阀杆

2Cr13

氟丁橡胶、氟橡胶、聚四氟乙烯



主要外形连接尺寸(PN16)

公称通径

L

A

H

HO

WT(kg)

50

43

267

80

161

4

65

46

267

89

175

6

80

46

267

95

181

6

100

52

267

114

200

8

125

56

313

127

213

9

150

56

313

139

226

12

200

60

359

175

260

19
