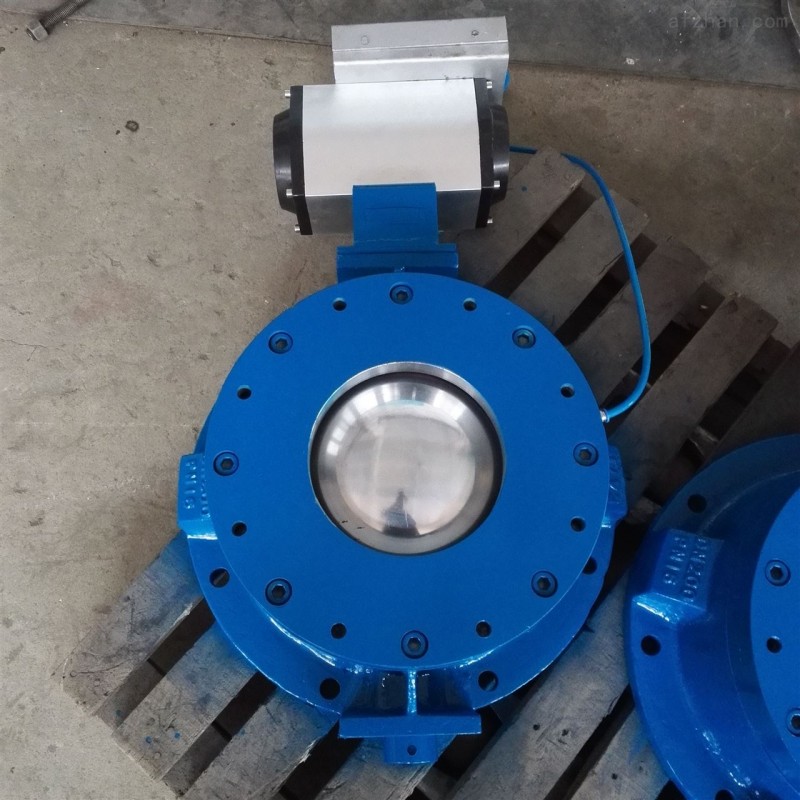

圆顶阀Q657TC-16概述：
圆顶阀是一种新型的快速关闭阀门，它采用国际的气封式结构，阀门启闭时阀芯与可充气密封圈之间无接触，密封圈采用特殊配方橡胶制成，可广泛应用于粉状物料的密封，是气力输送系统中的关键部件，广泛应用于电力、冶金、化工、食品、制等领域。阀芯动作时与密封圈无接触、运行阻力小、使用寿命长。
圆顶阀Q657TC-16原理：
圆顶阀阀芯根据使用场合的不同，采用不同材料，表面进行不同硬化处理方式，利用阀芯光滑坚硬的表面，可保证与橡胶密封圈良好的紧密接触，以确保密封的可靠。橡胶密封圈采用特种橡胶制成，具有耐高温、耐腐蚀、耐磨损、耐老化等特点，使用寿命长。阀门开启时，料口全流通无阻挡。该阀适用于气体、液体、半流体及固体粉末等物质。气动执行器采用直线汽缸或扇形气缸全封闭驱动，输出扭距大，性能可靠，可满足在恶劣工况条件下工作。
圆顶阀Q657TC-16应用规范：
设计与制造
Design and manufacture | GB/T 12224 | |
连接端尺寸
Connection end
dimension | 结构长度
Structural length | 厂商标准
Manufacturer&＃39;s standard |
法兰尺寸
Flange dimension | 厂商标准
Manufacturer&＃39;s standard | |
检验与试验 Inspection and test | GB/T 9092 | |
材料
Material | 碳钢
Carbon steel | GB/T 12229 |
不锈钢
Stainless steel | GB/T 12230 | |
标志 Mark | GB/T 12220 | |
圆顶阀Q657TC-16零件材料：
序号
N o. | 名称
Name | 材料
material | 序号
N o. | 名称
Name | 材料
material |
1 | 阀体
Body | WCB | 6 | 座板
Seat plate | WCB |
2 | 下阀杆
Stem | 2Cr13 | 7 | 隔环
Spacer ring | F6a |
3 | 半球体
Half & ball | WCB+球面镀硬铬
WCB+Spherical surface with hard chrome plating | 8 | 摆杆
Swing bar | WCB |
4 | 上阀杆
Stem | 2Cr13 | 9 | 支架
Blacket | Q235 |
5 | 密封圈
Seal Ring | 耐磨橡胶
Anti-wear rubber | 10 | 气动装置
Pneumatic device | 成品件
Finished pieces |
圆顶阀Q657TC-16外形结构图：
圆顶阀Q657TC-16连接尺寸：
